飞秒激光微纳加工设备因其超短脉冲、高能量密度及非线性相互作用特性，能够对多种材料进行高精度、低热影响的加工。以下是其适用的主要材料类别及具体应用：
一、金属材料
1. 常见金属（如钛、铜、铝、银、金等）
加工方式：激光烧蚀或表面改性，可制备微孔、微结构或调控表面浸润性（如超疏水/超亲水）。
应用：金属涂层刻蚀、微流控芯片中的金属电极、疏水微针阵列等。
优势：加工边缘光滑无毛刺，热影响区（HAZ）极小，适合高精度微结构（如直径<10μm的微孔）。
2. 特殊金属合金
示例：钛合金用于航空航天零件的微米级加工，兼具高强度与耐腐蚀性。
二、硬脆材料
1. 玻璃、蓝宝石、光学晶体
加工方式：激光烧蚀或折射率改性，可制备三维微通道、波导、微透镜等。
应用：玻璃微流控芯片、蓝宝石基光子器件、激光刻蚀的透明波导结构。
优势：真三维加工能力，无需掩模，适合复杂内部结构（如多层微流道）。
2. 陶瓷（如氧化铝、氮化硅）

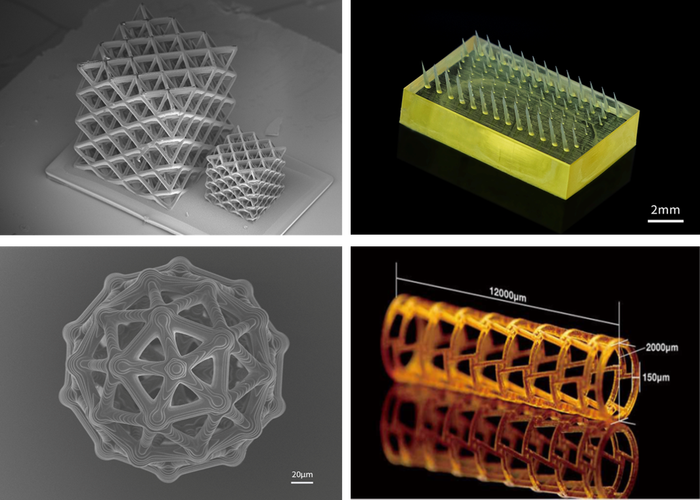

加工方式：激光烧蚀或选择性刻蚀，用于制造高机械强度的微结构（如桁架、晶格结构）。
应用：航空高温传感器、耐磨涂层、陶瓷基微机电系统（MEMS）。
三、聚合物与生物材料
1. 光敏聚合物（如SU-8、PMMA）
加工方式：双光子聚合（TPP），实现三维微结构（如微透镜、微支架）的增材制造。
应用：生物医学微针阵列、柔性光学元件、仿生微结构。
优势：高分辨率（亚微米级），支持复杂拓扑结构。
2. 生物相容性材料（如PDMS、水凝胶）
加工方式：激光烧蚀或表面改性，用于微流控芯片、细胞培养支架等。
应用：微流道、细胞筛选装置、可降解生物传感器。
四、半导体与化合物材料
1. 硅（Si）、氮化镓（GaN）
加工方式：激光烧蚀或表面微纳结构刻蚀，用于集成电路、超表面及光电器件。
应用：硅基光子学器件、微机电系统（MEMS）、量子点集成。
2. 二维材料（如石墨烯、二硫化钼）
加工方式：激光切割或图案化，用于柔性电子和光电器件。
五、复合与功能材料
1. 有机-无机杂化材料
示例：含无机组分的光刻胶，通过飞秒激光加工后热处理去除有机成分，形成纯无机微结构（如微透镜、晶格结构）。
2. 量子点与纳米颗粒掺杂材料
应用：飞秒激光诱导量子点在玻璃中形成三维发光结构，用于光存储与显示。
六、特殊应用材料
1. 金刚石
加工方式：激光烧蚀，用于极端环境下的微流控器件（如高压/高温应用）。
2. 多孔材料
示例：多孔玻璃，通过飞秒激光制备三维微通道，用于高效过滤与分离系统。
飞秒激光微纳加工设备（如Laser Nanofactory）支持增材与减材一体化，加工精度达亚微米级（<100 nm），速度最高50 mm/s，适用于从毫米到微米尺度的多材料兼容加工。典型设备如Femtika的Laser Nanofactory可无缝切换多光子聚合与激光刻蚀工艺，实现复杂功能器件的集成制造。
飞秒激光微纳加工设备凭借其材料适应性广、精度高、热效应小的特点，已成为微光学、生物医疗、半导体、航空航天等领域超精密制造的核心技术。未来随着多材料复合加工与智能化工艺的结合，其应用范围将进一步扩展。
